А якорь для забивания гвоздей представляет собой цельное крепежное устройство, сочетающее в себе бетонный гвоздь и анкерную втулку, позволяющее вбивать его непосредственно в бетон, каменную кладку или блок с помощью молотка — во многих случаях предварительное сверление не требуется. Для мастеров и домашних мастеров, которым нужен быстрый, надежный и низкопрофильный анкер для твердых материалов, якорь для забивания гвоздей сокращает время установки до 70% по сравнению с традиционными дюбелями, для которых требуется отдельное сверло и винт.
В этом руководстве рассказывается, как именно якорь для забивания гвоздейs работа, доступные типы, их сравнение с альтернативными методами крепления, данные о несущей способности, рекомендации по установке и ответы на наиболее распространенные вопросы.
Как работает анкер с гвоздями?
А якорь для забивания гвоздей работает за счет механического расширения: штифт из закаленной стали (гвоздь) вбивается в предварительно установленный или совместно установленный корпус анкера (втулку), заставляя нижнюю часть втулки расширяться наружу, прижимаясь к стенкам отверстия или основному материалу, создавая фрикционную и опорную блокировку, противостоящую выдергиванию. Процесс прост:
- Расположите якорь — Поместите анкерный узел (гвоздь, предварительно вставленный во втулку) напротив материала в нужном месте.
- Забить гвоздь — Ударяйте по шляпке гвоздя молотком (или пороховым инструментом для больших объемов работ), пока гвоздь полностью не встанет на место и не заподнимется.
- Расширение блокирует якорь — Когда гвоздь проходит по отверстию втулки, конусообразная часть на кончике гвоздя заставляет нижние ножки втулки расширяться наружу, захватывая окружающий материал.
- Установите приспособление — Шляпка гвоздя (или шайба/фланец в некоторых конструкциях) прижимает приспособление к поверхности.
В случае предварительно просверленных отверстий втулка сначала вставляется в направляющее отверстие подходящего размера, затем вбивается гвоздь. В конструкциях с прямым приводом, подходящих для более мягкой каменной кладки, вся сборка проникает в материал без предварительного сверления.
Типы анкеров для гвоздей: какая конструкция подходит для вашего применения?
Анкеры с гвоздями не являются универсальными. Существует несколько различных конструкций, каждая из которых оптимизирована для различных основных материалов, направлений нагрузки и методов установки.
1. Якорь с молотковым приводом (штифтовой анкер)
якорь с молотковым приводом Это наиболее распространенная форма анкера для гвоздей для общего строительного использования. Он состоит из втулки из цинкового сплава или нейлона и штифта из закаленной углеродистой стали. Втулка вставляется в предварительно просверленное отверстие (соответствующее внешнему диаметру втулки), приспособление надевается на фланец втулки, а штифт забивается заподлицо с помощью молотка. Стандартные размеры варьируются от 1/4 дюйма × 1 дюйм до 3/8 дюйма × 3 дюйма с рабочей нагрузкой сдвига 200–900 фунтов в зависимости от размера и основного материала. Он идеально подходит для крепления полос обрешетки, зажимов для кабелепроводов, электрических коробок и пороговых пластин к бетонному полу или блочным стенам.
2. Цинковый анкер (анкер с плоской головкой).
цинковый анкер использует втулку из цинкового сплава для умеренной коррозионной стойкости и плоскую низкопрофильную головку, которая после привода прилегает к поверхности приспособления. Он обычно используется во внутренних помещениях с небольшой нагрузкой — для крепления металлических направляющих, хомутов для труб, зажимов для прокладки проводов и вывесок к бетону или блоку. Цинковые анкеры не рекомендуется устанавливать на открытом воздухе или в условиях повышенной влажности; В таких условиях следует заменить версии из нержавеющей стали или нейлона.
3. Нейлоновый анкер с гвоздями.
А нейлоновый анкер для гвоздей заменяет металлическую втулку нейлоновым корпусом, обеспечивая полную устойчивость к коррозии, электрическую изоляцию и совместимость с материалами, которые может повредить гальванический контакт с металлом. Общие области применения включают крепление плитки и камня, требования к электроизоляции и работу на открытом воздухе, где существует опасность коррозии металла. Компромиссом является меньшая прочность на сдвиг и растяжение по сравнению с конструкциями с металлическими втулками — обычно рабочая нагрузка составляет 100–400 фунтов по сравнению с 200–900 фунтами для версий из цинка или стали.
4. Пороховой приводной анкер (гвоздь PАF).
В крупносерийном коммерческом строительстве Пороховой крепеж (ПАФ) — также называемый пороховым гвоздевым анкером — использует контролируемый заряд взрывчатого вещества для вбивания закаленного гвоздя непосредственно в бетон или сталь за доли секунды. Это самые быстрые якорь для забивания гвоздейs Доступны и широко используются для крепления стальных направляющих к бетонным плитам, деревянных нижних плит к бетону и решетки подвесного потолка к бетонным настилам. Типичная глубина проникновения в бетон составляет от 1/2 до 1-1/4 дюйма, при этом значения сдвига составляют 500–1500 фунтов на крепеж в бетоне давлением 3000 фунтов на квадратный дюйм.
5. Гвоздь для резки бетона (гвоздь для каменной кладки)
simplest form of a якорь для забивания гвоздей , закаленный каменный гвоздь вбивается непосредственно в швы раствора или более мягкий блочный материал без втулки. Это самый дешевый вариант (всего 0,03 доллара за крепежную деталь оптом) и самый быстрый в установке, но при этом он наименее устойчив по выдерживаемым характеристикам и не подходит для структурных нагрузок. Лучше всего использовать для крепления полос обрешетки к растворным швам, временной опалубке или легкой отделке к блоку.
Сравнение типов анкеров с гвоздями: нагрузки, материалы и наилучшее использование
| Тип | Материал рукава | Типичная рабочая нагрузка | Требуется предварительное сверление? | Лучшее приложение | Стоимость за единицу |
| Якорь с молотковым приводом | Цинковый сплав/Сталь | 200–900 фунтов | Да | Зажимы кабелепровода, стойка, обшивка | 0,15–0,60 доллара США |
| Цинковый анкер | Цинковый сплав | 150–600 фунтов | Да | Светильники для внутреннего освещения | 0,10–0,45 доллара США |
| Нейлоновый гвоздь | Нейлон | 100–400 фунтов | Да | Агрессивные среды, плитка | 0,12–0,50 доллара США |
| Анкер для ногтей PАF | Закаленная сталь | 500–1500 фунтов | Нет | Стальная гусеница, нижние пластины | 0,20–0,80 доллара США |
| Кладочный гвоздь | Закаленная сталь | 50–200 фунтов | Нет | Обшивка, растворные швы | 0,03–0,15 доллара США |
Таблица 1. Сравнение типов анкеров с гвоздями по материалу, несущей способности, способу установки и стоимости.
Анкер с гвоздем и другие крепежные детали для бетона: как они сравниваются?
якорь для забивания гвоздей отличается скоростью и простотой, но это не всегда лучший выбор. Понимание того, как он сочетается с винтовыми, клиновыми и клеевыми анкерами, поможет вам выбрать правильный крепеж для работы.
| Тип крепления | Скорость установки | Максимальная растягивающая нагрузка | Съемный? | Лучший базовый материал | Устойчивость к вибрации |
| Анкер для гвоздей | Очень быстро (5–15 секунд) | 200–900 фунтов | Нет (permanent) | Твердый бетон/блок | Хорошо |
| Винтовой анкер (в стиле Tapcon) | Умеренный (2–4 мин) | 200–1200 фунтов | Да (re-usable) | Бетон, кирпич, блоки | Очень хорошо |
| Клин Якорь | Умеренный (3–5 мин) | 1500–8000 фунтов | Нет (permanent) | Только твердый бетон | Отлично |
| Рукавный анкер | Умеренный (3–5 мин) | 500–3500 фунтов | Нет | Бетон, блоки, кирпич | Хорошо |
| Аdhesive Anchor | Медленно (требуется время отверждения) | 2000–20 000 фунтов | Нет | Бетон, трещины | Отлично |
Таблица 2. Анкеры с гвоздями в сравнении с альтернативными креплениями для бетона — скорость, нагрузка, возможность снятия и лучшие варианты использования.
Ключевой вывод: Выберите якорь для забивания гвоздей когда скорость установки имеет наибольшее значение, нагрузка от легкой до умеренной (менее 900 фунтов), а долговечность приемлема. Для тяжелых структурных нагрузок, сейсмических зон или приложений, требующих удаления в будущем, более подходящими являются клиновые, винтовые или клеевые анкеры.
Грузоподъемность анкера с гвоздем: что означают цифры
Данные о грузоподъемности для якорь для забивания гвоздейs обычно публикуется как предельная нагрузка (нагрузка отказа при испытаниях), разделенная на коэффициент запаса прочности 4:1, чтобы получить допустимая рабочая нагрузка . Всегда проектируйте с учетом допустимой (рабочей) нагрузки, а не предельной нагрузки. Ключевые переменные, влияющие на производительность:
- Прочность бетона на сжатие (PSI) — Бетон с более высоким давлением (например, 4000 фунтов на квадратный дюйм) дает значительно более высокие значения анкеров, чем бетон с давлением 2500 фунтов на квадратный дюйм. Анкер с молотковым приводом размером 1/4 дюйма × 1 дюйм может обеспечить сдвиг 300 фунтов в бетоне давлением 3000 фунтов на квадратный дюйм, но только 185 фунтов в бетоне давлением 2000 фунтов на квадратный дюйм.
- Аnchor diameter and embedment depth — Больший диаметр (3/8 дюйма по сравнению с 1/4 дюйма) и большая глубина заделки существенно увеличивают сопротивление выдергиванию. Анкер размером 3/8 × 3 дюйма может выдерживать в 3 раза большую нагрузку, чем анкер размером 1/4 × 1 дюйм из того же основного материала.
- Край и расстояние между ними — Установка якорь для забивания гвоздей слишком близкое расположение к краю бетона значительно снижает производительность. Минимальное краевое расстояние обычно составляет 10 диаметров анкера (например, 2-1/2 дюйма для анкера 1/4 дюйма). Минимальное расстояние между анкерами обычно также составляет 10 диаметров.
- Направление нагрузки — Сдвиговые нагрузки (параллельные поверхности) обычно превышают растягивающие нагрузки (перпендикулярные, вырывные) для анкеров с гвоздями.
- Состояние основного материала — Треснувший бетон, пустотелый блок или разрушенная каменная кладка снижают устойчивость. Анкеры с гвоздями are not rated for use in cracked concrete в условиях динамических или сейсмических нагрузок.

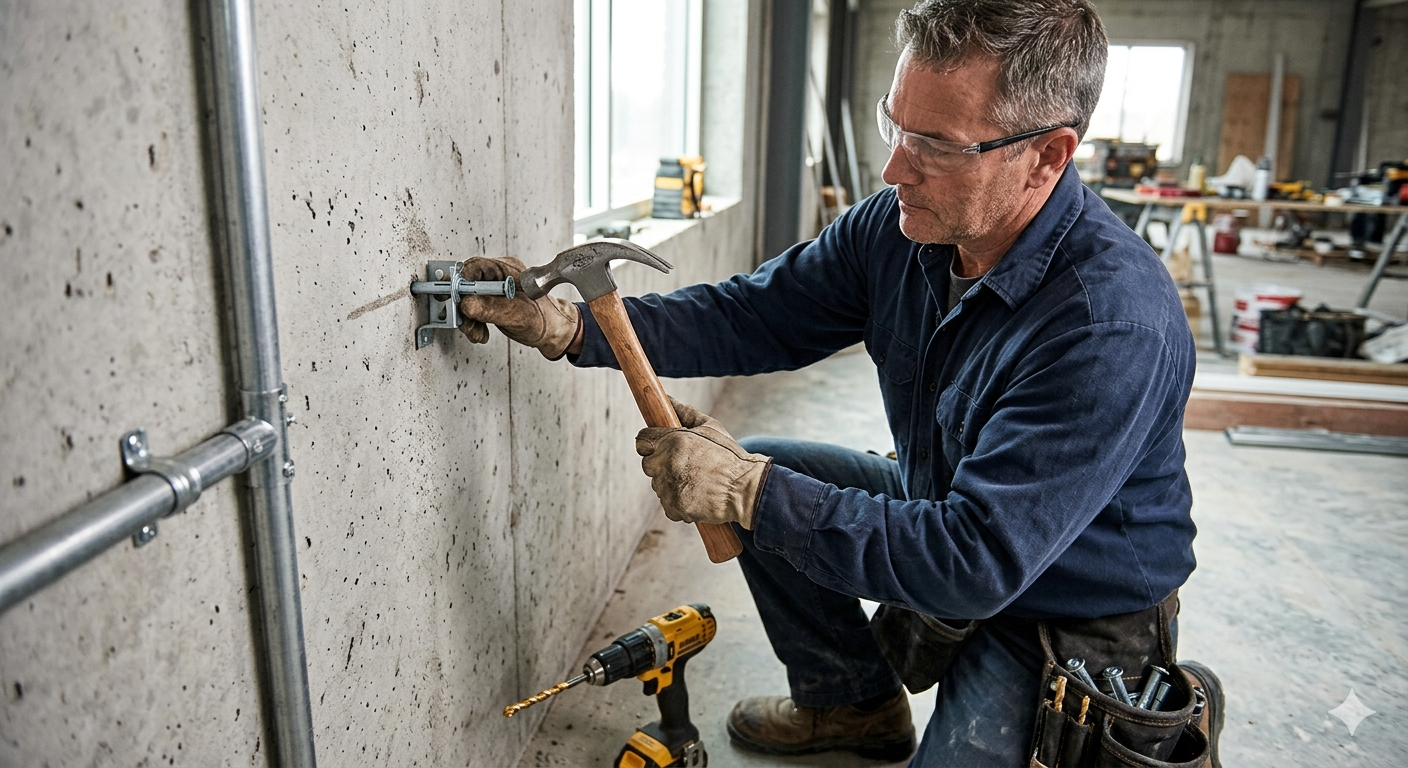

Как установить анкер с гвоздем: пошаговое руководство
Правильная установка А. якорь для забивания гвоздей Это просто, но требует внимания к размеру отверстия, его глубине и перпендикулярному забивке — ошибки на любом этапе снижают прочность крепления на 30–60%.
Необходимые инструменты и материалы
- Ударная дрель с твердосплавным сверлом по камню подходящего размера (диаметр соответствует наружному диаметру анкерной втулки)
- Молоток (шариковая ручка или молоток на 16–22 унции)
- Глубиномер или рулетка
- Сжатый воздух или продувочная груша (для очистки отверстия)
- Анкеры с гвоздями нужного размера и материала
- Защитные очки
Этапы установки
- Отметьте местоположение — С помощью карандаша или маркера точно укажите, где будет установлен анкер, соблюдая требования к расстоянию до края (минимум 10 диаметров анкера от любого края бетона).
- Просверлите пилотное отверстие — Используя ударную дрель с подходящим твердосплавным сверлом по камню, просверлите перпендикулярно поверхности на необходимую глубину (длина анкера минимум 1/2 дюйма для очистки от мусора). Сверление под углом ослабляет установку анкера.
- Очистите отверстие — Продуйте бетонную пыль из отверстия сжатым воздухом или продувочной лампой. Оставшийся в отверстии мусор препятствует полному расширению муфты и снижает прочность удержания до 40%.
- Разместите приспособление (если применимо) — Если анкер проходит через отверстие крепления, выровняйте приспособление перед вставкой анкера.
- Вставьте якорь — Нажми на якорь для забивания гвоздей сборку (втулку со свободно вставленным штифтом) в отверстие до тех пор, пока фланец не окажется заподлицо с приспособлением или поверхностью.
- Забейте штифт — Несколько раз ударьте молотком по шляпке гвоздя, пока шляпка гвоздя полностью не сядет заподлицо с верхом втулки. Обычно требуется 5–15 сильных ударов молотком. Не ударяйте слишком сильно после промывки — это может повредить механизм расширения.
- Проверьте установку — Визуально убедитесь, что штифт полностью посажен, фланец втулки плотно прилегает к поверхности и между приспособлением и основным материалом нет зазора.
Совет для профессионалов: Если штифт достигает нижней точки до того, как фланец прочно сядет, отверстие слишком глубокое. Если штифт не может быть вставлен заподлицо без чрезмерного усилия, возможно, размер отверстия слишком мал — никогда не применяйте силу к неподходящему анкеру, так как вы рискуете расколоть втулку и потерять всю удерживающую силу.
Распространенное применение анкеров с гвоздями в строительстве и домашних условиях
Анкеры с гвоздями являются одним из наиболее универсальных крепежных изделий для легких условий эксплуатации в бетонных и каменных конструкциях, используемых в широком спектре коммерческих, промышленных и жилых помещений.
Коммерческое и промышленное использование
- Аttaching electrical conduit clips and EMT straps to concrete walls and ceilings
- Крепление металлических стоек (униструтов) к бетонным перекрытиям
- Крепление подвесных подвесных потолочных решеток к перекрытиям бетонных плит
- Установка опорных хомутов для труб и кронштейнов кабельного лотка
- Аnchoring metal stud track bottom plates to concrete floors (with PAF nail anchors)
- Монтаж рамок ревизионных панелей и дверных порогов
Бытовое использование и использование своими руками
- Аttaching furring strips to concrete basement walls for paneling or insulation framing
- Крепление настенных кронштейнов для полок к бетонным или блочным фундаментным стенам
- Крепление оконной обшивки, дверной коробки и плинтуса к бетону или каменной кладке.
- Установка оснований для столбов наружного забора в бетонные патио
- Аnchoring light fixtures, motion sensors, and security cameras to masonry exteriors
- Аttaching garden edging and landscape border clips to concrete walkways
Как выбрать правильный размер анкера для гвоздей
Выбор правильного якорь для забивания гвоздей Размер требует балансировки требуемой нагрузки, диаметра отверстия крепления, основного материала и доступной глубины установки. Используйте следующую логику определения размера:
| Аnchor Size | Размер сверла | Минимальное встраивание | Сдвиг (3000 фунтов на квадратный дюйм) | Растяжимость (3000 фунтов на квадратный дюйм) | Типичное использование |
| 3/16 × 7/8 дюйма | 3/16 дюйма | 1/2" | ~ 185 фунтов | ~ 120 фунтов | Кабельные зажимы, тонкая накладка |
| 1/4 дюйма × 1 дюйм | 1/4" | 5/8" | ~300 фунтов | ~ 195 фунтов | Зажимы для проводов, ремни |
| 1/4 дюйма × 1-1/4 дюйма | 1/4" | 7/8" | ~380 фунтов | ~240 фунтов | Обшивка, легкие кронштейны |
| 3/8 дюйма × 2 дюйма | 3/8" | 1-3/8" | ~720 фунтов | ~ 465 фунтов | Стойочный швеллер, подвески для труб |
| 3/8 дюйма × 3 дюйма | 3/8" | 2-3/8" | ~900 фунтов | ~595 фунтов | Опоры для тяжелых труб, стеллажи |
Таблица 3. Таблица размеров анкера с гвоздем с указанием требований к сверлу, глубины установки и допустимых значений нагрузки в бетоне давлением 3000 фунтов на квадратный дюйм.
Основные ошибки при установке анкера и как их избежать
Большинство якорь для забивания гвоздей неудачи на местах объясняются небольшим набором ошибок при установке, которых можно было избежать. Знание о них до начала работы может предотвратить дорогостоящие доработки.
- Неправильный диаметр отверстия — Самая распространенная ошибка. Использование сверла, размер которого даже на 1/32 дюйма больше, приводит к тому, что втулка вращается в отверстии, а не расширяется, обеспечивая почти нулевую прочность крепления. Всегда проверяйте, что размер долота точно соответствует наружному диаметру анкерной втулки.
- Недостаточная глубина отверстия — Если отверстие слишком мелкое, штифт не сможет пройти достаточно далеко, чтобы полностью раскрыть втулку. Всегда сверлите как минимум на 1/2 дюйма глубже минимальной глубины установки анкера.
- Грязная дыра — Бетонная пыль и мусор в скважине действуют как смазка, снижая трение между распорной втулкой и стенкой скважины до 40%. Всегда продувайте отверстие перед тем, как вставлять анкер.
- Установка в пустотелые блочные ячейки — А якорь для забивания гвоздей вбитый в полую полость блока CMU, он не имеет ничего общего с расширением и сразу же выйдет из строя. Всегда закрепляйте анкер в сплошной стенке или лицевой оболочке блока или вместо этого используйте коленно-рычажный анкер или анкер для полой стены.
- Вождение под углом — Аn angled hole and angled installation create asymmetric expansion, reducing holding strength and creating eccentric loading on the fixture.
- Установка слишком близко к краю или другому анкеру — Нарушение минимальных краевых и межосевых расстояний приводит к разрушению бетонного конуса при нагрузках значительно ниже номинальной нагрузки. Сохраняйте диаметр ≥ 10× от краев и между анкерами.
Часто задаваемые вопросы об анкерах с гвоздями
Вопрос: Можно ли снять анкер с гвоздем после установки?
В общем, нет — а якорь для забивания гвоздей считается постоянной застежкой. После того как штифт забит и втулка расширяется, анкер невозможно извлечь, не разрушив втулку. Самый практичный метод удаления — полностью вбить штифт через втулку в бетон (где позволяет глубина отверстия), а затем залатать поверхность. В тех случаях, когда в будущем потребуется демонтаж, используйте вместо этого анкер для бетона винтового типа.
Вопрос: Можно ли использовать анкеры с гвоздями в кирпиче или натуральном камне?
Анкеры с гвоздями с осторожностью можно использовать полнотелый кирпич и некоторые виды натурального камня. Просверлите тело кирпича (не шов раствора) с помощью перфоратора, стараясь не сломать кирпич. Мягкий или плохо обожженный кирпич сверлите без удара и используйте нейлоновую втулку для снижения сил расширения. Натуральный камень широко варьируется: твердый гранит хорошо крепится к гвоздям, а мягкий песчаник или известняк может растрескаться. Всегда сначала проверяйте образец и уменьшайте приложенную нагрузку как минимум на 50 % для любого камня, кроме бетона.
Вопрос: В чем разница между анкером с гвоздем и коленно-рычажным болтом?
А якорь для забивания гвоздей предназначен исключительно для твердых материалов основания (бетон, каменная кладка, полнотелый кирпич), где анкер может расширяться относительно стенок отверстия. А тумблер болт предназначен для полых материалов (гипсокартон, пустотелый блок, полые металлические двери), где подпружиненное или гравитационное крыло расширяется за полой полостью. Использование анкера с гвоздем в полом материале приведет к немедленному выходу из строя; использование коленно-рычажного болта в твердом бетоне ненужно и непрактично.
Вопрос: Рассчитаны ли анкеры с гвоздями на использование на открытом воздухе и во влажной среде?
Это зависит от материала рукава. Стандартный цинковый сплав якорь для забивания гвоздейs подходят для периодической влажности, но подвергаются коррозии в постоянно влажной или морской среде в течение 2–5 лет. Для применения на открытом воздухе используйте нейлоновый анкер для гвоздейs или укажите анкеры с компонентами из нержавеющей стали. Для полностью погруженных в воду или химически агрессивных сред предпочтительным решением являются клеевые анкеры с резьбовым стержнем из нержавеющей стали.
Вопрос: Сколько анкеров с гвоздями мне нужно, чтобы закрепить полку на бетонной стене?
Для крепления настенного полочного кронштейна к бетону с использованием размеров 1/4 × 1 дюйм. якорь с молотковым приводомs (допустимое растяжение ~ 195 фунтов каждый в бетоне плотностью 3000 фунтов на квадратный дюйм), примените коэффициент безопасности 4: 1 к общей нагрузке на полку, включая вес полки, содержимое и динамическую нагрузку (люди, опирающиеся на нее). Полка, рассчитанная на общую нагрузку 150 фунтов, должна быть закреплена минимум с помощью 4 анкеров, обеспечивающих допустимую прочность на растяжение 780 фунтов, что более чем в 5 раз превышает приложенную нагрузку. Для тяжелых стеллажей весом более 250 фунтов используйте анкеры 3/8 дюйма или используйте клиновые анкеры.
Вопрос: Можно ли использовать анкеры с гвоздями в потолках (накладные расходы)?
Да, но с важными оговорками. Накладные расходы якорь для забивания гвоздей установки подвергаются растягивающей (вырывающей) нагрузке, а не сдвигу, а предел прочности при растяжении ниже — обычно 35–45% от значения сдвига. Кроме того, подвесные анкеры требуют более высокого коэффициента безопасности (обычно 5:1 или выше в занятых помещениях) из-за опасности падения. Для решетки подвесного потолка в коммерческом строительстве легкие гвоздевые анкеры PAF соответствуют нормам с особыми требованиями к расстоянию, но для более тяжелых подвешенных грузов (более 25 фунтов на точку крепления) проконсультируйтесь с инженером-строителем и используйте сертифицированные клеевые или механические анкеры.
Заключение: когда анкер с гвоздем является правильным выбором?
А якорь для забивания гвоздей Это правильный выбор, когда вам нужно быстрое, надежное и легкое или умеренное решение для крепления к монолитному бетону или каменной кладке, а скорость установки является приоритетом. Для трубопроводов, обрешетки, зажимов для труб, потолочной решетки, пороговых пластин и сотен подобных строительных задач ни один крепеж не может сравниться по сочетанию простоты, скорости (5–15 секунд на анкер), низкой стоимости (0,10–0,60 доллара США за единицу) и адекватной несущей способности.
Где якорь для забивания гвоздейs не оправдать себя — тяжелые структурные нагрузки более 1000 фунтов, сейсмические или динамические нагрузки, растрескавшийся бетон, ячейки из полых блоков или любое другое применение, требующее удаления в будущем — правильным выбором будут альтернативные анкерные системы.
keys to reliable performance are straightforward: match anchor size and sleeve material to the application, drill the hole to the exact diameter with adequate depth, clean the hole before inserting the anchor, drive the pin squarely to full engagement, and respect minimum edge and spacing distances. Do these five things consistently, and a якорь для забивания гвоздей каждый раз будет работать на полную номинальную мощность.
